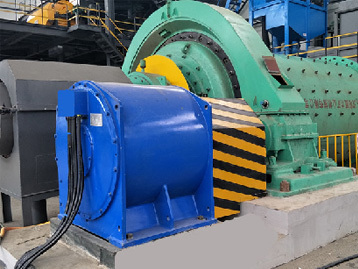

磨机专用永磁直驱电机

球磨机是物料被破碎之后，再进行粉碎的关键设备。广泛应用于矿石、煤炭、水泥、电力、陶瓷、玻璃、化肥、冶金、电子、化工、建材、磁性材料等领域。

关键词：

磨机专用永磁直驱电机

所属分类：

产品中心

磨机系列永磁电机

业务电话：

400-6922168

相关产品

在线咨询

磨机专用永磁直驱电机

应用领域：
球磨机是物料被破碎之后，再进行粉碎的关键设备。广泛应用于矿石、煤炭、水泥、电力、陶瓷、玻璃、化肥、冶金、电子、化工、建材、磁性材料等领域。

驱动现状：
目前，大量存在的球磨机滚筒转速大都在17r/min～32r/min，小齿圈运转速度大都在120r/min～200r/min。一般采用异步电动机经皮带轮或减速机后驱动小齿圈的传动模式。存在效率低、占地大、维护量大、振动噪音大、现场环境差、起动能力差、起动冲击大等缺陷。

直驱原理：
● 异步电机的励磁磁场由定子绕组提供，需采用q≥2的分布绕组保障磁场的正弦度，因槽数限制难以做成多极。永磁电机励磁磁场由永磁体产生，通过优化极弧形状可保障磁场的正弦度，利用真分数槽集中绕组实现多极低速直驱。选取小齿圈的转速作为永磁直驱电机的额定转速，省去中间变速环节实现球磨机直驱。
● 电机均可指导安装

球磨机专用永磁直驱电机选型表

电机型号	额定功率kW	额定电压V	额定电流A	额定转速r/min	*额定转矩kNm**	起动转矩倍数	最大转矩倍数	效率%	功率因数
YTZ400-45-20	45	380	75	192	2.238	1.8	2.2	95.3	0.96
				168	2.558
YTZ400-55-20	55	380	91	192	2.736	1.8	2.2	95.4	0.96
				168	3.126
YTZ400-75-20	75	380	124	192	3.730	1.8	2.2	95.5	0.96
				168	4.263
YTZ400-90-20	90	380	149	192	4.477	1.8	2.2	95.6	0.96
				168	5.117
YTZ500-110-30	110	380	181	192	5.471	1.8	2.2	95.8	0.96
				168	6.253
YTZ500-132-30	132	380	218	192	6.566	1.8	2.2	95.9	0.96
				168	7.054
YTZ500-160-30	160	380	263	192	7.958	1.8	2.2	96.1	0.96
				168	9.095
YTZ500-185-30	185	380	303	192	9.202	1.8	2.2	96.3	0.96
				168	10.516
YTZ630-210--30	210	380	344	192	10.445	1.8	2.2	96.5	0.96
				168	11.948
YTZ630-245--30	245	380	400	192	12.186	1.8	2.2	96.6	0.96
				168	13.927
YTZ630-280--30	280	380	457	192	13.927	1.8	2.2	96.7	0.96
				168	15.917
YTZ630-320--30	320	380	522	192	15.917	1.8	2.2	96.9	0.96
				168	18.191
YTZ630-400--30	400	380/6K/10K	652/42/25	192	19.896	1.8	2.2	97.1	0.96
				168	22.738
YTZ800-500--30	500	380/6K/10K	822/52/32	192	24.870	1.8	2.2	97.2	0.95
				168	28.423
YTZ800-630--30	630	380/6K/10K	1034/66/40	192	31.336	1.8	2.2	97.3	0.95
				168	35.813
YTZ800-800-30	800	380/6K/10K	1326/84/51	192	39.792	1.8	2.2	97.5	0.94
				168	45.477
YTZ1000-1000-30	1000	6K/10K	105/63	192	49.740	1.8	2.2	97.5	0.94
				168	56.845
YTZ1000-1250-30	1250	6K/10K	132/80	192	62.174	1.8	2.2	97.5	0.94
				168	71.057
